學習目標

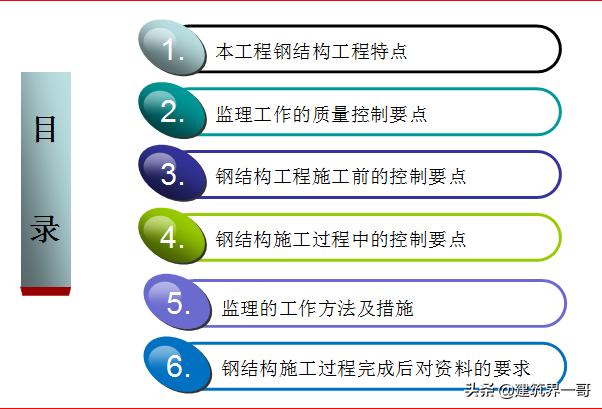

了解本項目鋼結構工程的特點、監理工作的質量控制要點、鋼結構工程施工過程前的控制要點、施工過程中的控制要點、施工完成后對資料的要求、監理的工作方法及措施。

本工程鋼結構的特點

1、本項目的鋼結構工程主要是在多層管橋架上新增加橋架和新建部分管廊。主要的特點是現場吊裝焊接工程量大、存在高空作業等。

2、由于鋼結構的焊接、防腐工程量比較大，本工程所處地區的大氣環境是氣溫較高、天氣潮濕、偶有大風出現，所以施工現場的臨電、高空防護、防暑等安全工作必須嚴抓、嚴防。

監理工作的質量控制要點

施工質量的控制是一個全過程的系統控制過程，根據工程實體形成的時間段，鋼結構工程的質量控制應從原材料進場、加工預制、安裝焊接、尺寸檢查等幾個方面著手，特別要做好施工前預控及施工過程中質量巡檢等工作。在施工監理工作中對人、機、材、法、環五個主要影響因素進行全面控制。

鋼結構工程施工前的控制要點

1、核查施工圖和施工方案

認真審核施工圖紙。對管橋鋼柱的軸線尺寸和鋼梁標高等與基礎軸線尺寸進行核對，理解設計意圖、掌握設計要求，參加圖紙會審和設計交底會議，會同各方把設計差錯消除在施工之前。

認真審閱施工單位編制的施工技術方案，由專業監理工程師進行初審，總監理工程師批準。

2、核查加工預制和安裝檢測用的計量器

1）核查加工預制和安裝檢測用的計量器具是否進行了檢定，狀態是否良好；

2）檢查承包單位專職測量人員的崗位證書及測量設備檢定證書 ；

3）復核控制樁的校核成果控制樁的保護措施以及平面控制網高程控制網和臨時水準點的測量成果 。

3、核查資質文件

1）核查鋼結構質量和技術管理人員資質，以及質量和安全保證體系是否健全；

2）對質量管理體系技術管理體系和質量保證體系應審核以下內容：

?質量管理技術管理和質量保證的組織機構

? 質量管理技術管理制度

? 專職管理人員和特種作業人員的資格證、上崗證

4、材料進場的質量檢查

1）鋼結構用鋼材及焊接填充材料的選用應符合設計圖的要求，并應具有鋼廠和焊接材料廠出具的質量證明書或檢驗報告；其化學成分、力學性能和其它質量要求必須符合國家現行標準規定。當采用其它鋼材和焊接材料替代設計選用的材料時，必須經原設計單位同意

2）當鋼材表面有銹蝕、麻點或劃痕等缺陷，且深度大于鋼材的允許負偏差的1/2時，不得使用。同時檢查鋼材表面的平整度、彎曲度和扭曲度等是否符合規范要求

3）所有的連接件，均應進行標識，焊材按規定進行烘干

鋼結構施工過程中的控制要點

鋼結構安裝控制要點

1、鋼構件在安裝前對表面應進行清潔，保證安裝構件表面的干凈，結構主要表面不應有疤痕、泥沙等污垢。鋼結構安裝前要求施工單位做好工序交接的同時，并要求施工單位對基礎做好下列要求：

?基礎表面應有清晰的中心線和標高標記；

?基礎施工單位應提交基礎測量記錄，包括基礎位置及方位測量記錄。

2、鋼柱的安裝方式有兩種：座漿墊板、無漿墊板。

3、鋼柱安裝前應對地腳螺栓等進行尺寸復核，有影響安裝的情況時，應進行技術處理。在安裝前地腳螺栓應一直有涂抹的黃油保護。

4、鋼柱在安裝前應對基礎尺寸進行復核，主要核對軸線、標高線是否正確。以便各層鋼梁進行引線。安裝柱時，每節柱的定位軸線應從地面控制軸線直接引上，不得從下層柱的軸線引上。各層的鋼梁標高可按相對標高或設計標高進行控制。

5、鋼柱、鋼梁、斜撐等鋼構件從預制場地向安裝位置倒運時，必須采用相應的措施，進行支墊或加墊軟布、木。

6、鋼柱在安裝前應將中心線及標高基準點等標記做好，以便安裝過程中進行檢測和控制。

7、鋼梁吊裝前應由技術人員對鋼柱上的節點位置、數量進行再次確認，避免因此造成失誤。鋼梁安裝后的主要檢查項目是鋼梁的中心位置、垂直度和側向彎曲矢高。

8、鋼結構主體形成后應對主要立面尺寸進行全部檢查,對每個所檢查的立面，除兩列角柱外，尚應至少選取一列中間柱。對于整體垂直度，可采用激光經緯儀、全站儀測量。

鋼結構焊接工程質量控制要點

1、施工單位對其首次采用的鋼材、焊接材料、焊接方法、焊后熱處理等，應進行焊接工藝評定，并應根據評定報告確定焊接工藝。

2、焊接材料對鋼結構焊接工程的質量有重大影響。因此進場的焊接材料必須符合設計文件和國家現行標準的要求。

3、鋼結構的焊接必須由持證的技術工人進行施焊，鋼結構的焊縫等級、焊接形式必須嚴格按設計要求和焊接技術規程進行施焊，一、二級焊縫的焊接質量必須按規范要求進行無損檢測。

4、鋼結構的焊接質量要求：焊縫表面不得有裂紋、焊瘤等缺陷。一級、二級焊縫不得有表面氣孔、夾渣、弧坑裂紋、電弧擦傷等缺陷。且一級焊縫不得有咬邊、未焊滿、根部收縮等缺陷。

5、焊縫質量不合格時，應查明原因并進行返修。同一部位返修次數不應超過二次，當超次返修時，應編制返修工藝措施。

6、焊縫的焊接部位、坡口形式和外觀尺寸必須符合設計和焊接技術規程的要求。

鋼結構防腐工程質量控制要點

本項目的所有鋼結構除銹由施工單位自己進行噴砂除銹，未統一除銹，管理難道大,在防腐前應進行除銹和隱蔽報驗，監理工程師要對鋼結構的表面質量和除銹效果進行檢查和確認。

1）鋼結構防腐涂料、稀釋劑和固化劑等材料的品種、規格、性能、顏色等應符合現行國家產品標準和設計要求；

2）鋼結構在涂裝時的環境溫度和相對濕度應符合涂料產品說明書的要求；

3）鋼結構除銹后應在4h內及時進行防腐施工，以免鋼材二次生銹, 如不能及時涂裝時在鋼材表面不應出現未經處理的焊渣、焊疤、灰塵、油污、水和毛刺等；

4）防腐涂料的涂裝遍數和涂層厚度應符合設計要求；

5）鋼結構各構件防腐涂裝完成后，鋼結構構件的標志、標記和編號應清晰完整；以便于施工單位識別和安裝。

鋼結構防火工程質量控制要點

1、防火涂料施工前應由各專業、工種辦理交接手續，在鋼結構防腐、管道安裝、設備安裝等完成后再進行防火涂料涂刷。

2、防火涂料施工前鋼結構的防腐涂裝應已按設計要求涂刷完成；

3、防火涂料施工前，應由施工單位技術人員對工人進行技術交底；

4、對于防火涂料涂層的厚度檢查，應按涂裝構件數的10%且不少于三件。檢查的結果厚度要保證80%及以上面積符合設計或規范的要求，且最薄處厚度不應低于要求的85%；

5、鋼結構的防火涂料施工往往與各專業施工相交叉，對已施工完成的部位要有成品保護措施。如出現破損情況，應及時進行修補。防火涂料的表面色應按設計要求進行涂刷。

鋼結構成品控制

在鋼結構預制場地對于成品或半成品的堆放要求：根據組裝的順序分別存放，存放構件的場地應平整，并設置墊木或墊塊；箱裝零部件、連接用緊固標準件宜在庫內存放，對易變形的細長鋼柱、鋼梁、斜撐等構件應采取多點支墊措施。
